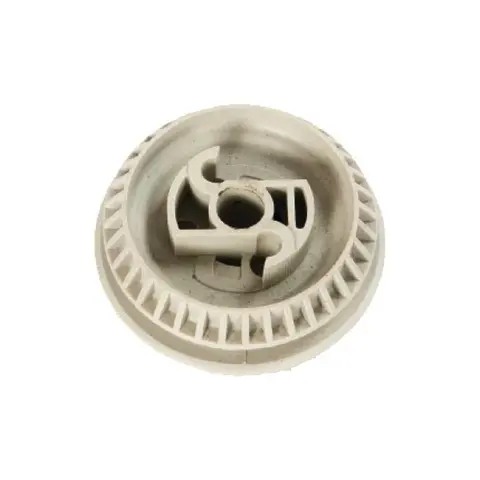

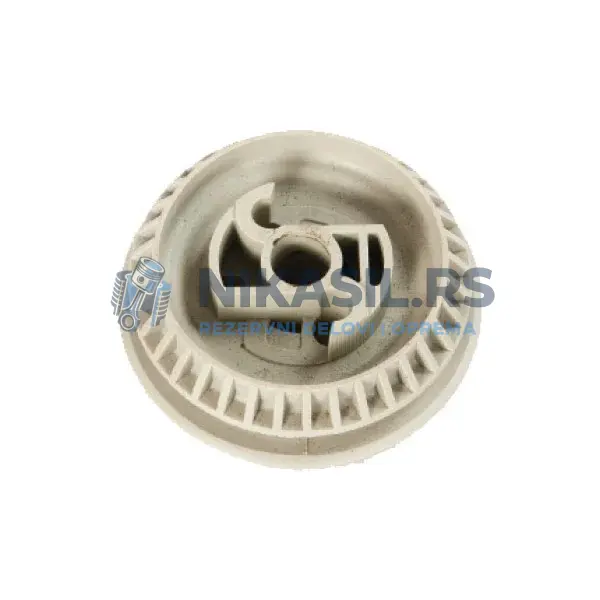

Kotur kanapa startera za Stihl MS 009, 010, 011, 112, 021, 023, 025. Spoljašnji prečnik 62mm, rupa 10mm, žleb za kanap 7.5mm. OEM 1120 007 1007. Zamenski deo koji omogućava brzo i pouzdano paljenje testere.

Kada Vam je Potreban Nov Kotur Kanapa Startera

Simptomi oštećenog ili istrošenog kotura:

• Kanap se ne namotava nazad – nakon povlačenja, kanap ostaje izvučen ili se sporo vraća
• Kanap skače ili se zaglavljuje – neravnomerno povlačenje ili blokiranje tokom startovanja
• Pukao žleb za kanap – vidljivi tragovi habanja ili pukotine na žlebu kotura
• Starter ne rotira – kotur se ne okreće ili proklizava pri povlačenju kanapa
• Kanap se cedi ili se odvaja – oštri ivice žleba seku vlakna kanapa
• Teško pokretanje motora – potrebno više pokušaja za paljenje zbog lošeg prenosa snage
• Neravnomeran otpor pri povlačenju – starter hvatа ili otežava povlačenje
• Oštećenje plastike – pukotine, deformacije ili nedostajući delovi kotura

Ako vaša Stihl testera pokazuje dva ili više simptoma, kotur kanapa je verovatno oštećen i zahteva hitnu zamenu.

Tehničke Specifikacije Kotura Kanapa

• ⚙️ Proizvođač: Aftermarket deo za Stihl (kompatibilan sa OEM)
• ⚙️ OEM broj: 1120 007 1007
• ⚙️ Spoljašnji prečnik: 62mm
• ⚙️ Prečnik rupe (bore): 10mm
• ⚙️ Širina žleba za kanap: 7.5mm
• ⚙️ Materijal: Visokokvalitetna plastika otporna na habanje i visoke temperature
• ⚙️ Kompatibilnost: Stihl MS 009, 010, 011, 112, 021, 023, 025
• ⚙️ Tip sistema: Recoil starter (povratni starter sa oprugom)
• ⚙️ Funkcija: Namotavanje i povlačenje starter kanapa, prenos snage na radilicu
• ⚙️ Zamena: Pri vidljivom habanju, pukotinama ili disfunkciji starter mehanizma

Kako Funkcioniše Kotur Kanapa u Starter Mehanizmu

Princip Rada Povratnog Startera

Kotur kanapa (rope pulley ili rotor) je centralna komponenta povratnog starter mehanizma (recoil starter) koja omogućava pokretanje motora motornih testera. Kada povlačite kanap startera, kotur se okreće i preko sistema kvačila (ratchet ili pawl mechanism) prenosi rotaciju direktno na radilicu motora.

Unutar kućišta startera nalazi se vraćajna opruga (rewind spring) koja je povezana sa koturom. Prilikom povlačenja kanapa, opruga se zateže. Kada pustite kanap, opruga se oslobađa i automatski namotava kanap nazad na kotur, vraćajući starter u početnu poziciju spremnu za sledeće pokretanje.

Kritična Uloga Žleba za Kanap

Žleb na koturu (rope groove) mora biti glatke površine i preciznih dimenzija. Širina žleba od 7.5mm omogućava da standardni starter kanap prečnika 3-4mm pravilno leži i ne zaglavljuje se tokom namotavanja.

Oštećen ili habani žleb može seci vlakna kanapa tokom vremena što dovodi do pucanja kanapa. Takođe, neravnomerno habanje žleba uzrokuje nestabilno namotavanje što rezultira blokiranjem ili preskakanjem kanapa.

Značaj Precizne Rupe i Spoljašnjeg Prečnika

Centralna rupa prečnika 10mm služi za montažu kotura na osovinu startera. Precizna tolerancija ove rupe kritična je za slobodno okretanje kotura bez bočnog zazora koji bi izazvao vibracije ili habanje.

Spoljašnji prečnik od 62mm određuje dužinu kanapa koji se može namotati i broj obrtaja koji se prenosi na radilicu pri jednom povlačenju. Veći prečnik omogućava više obrtaja po povlačenju što olakšava paljenje motora.

Tabela Kompatibilnosti Modela

Napomena o MS Modelima Naslednicima

Modeli MS 210, MS 230 i MS 250 koji su zamenili 021, 023 i 025 seriju koriste drugačiji tip starter mehanizma i nisu kompatibilni sa ovim koturom. Uvek proverite OEM broj i vizuelno uporedite stari kotur pre kupovine zamene.

Uputstvo za Zamenu Kotura Kanapa Korak po Korak

Potreban Alat i Priprema

• ⚙️ Torx ključevi T25 ili T27 (za vijke kućišta startera)
• ⚙️ Odvijač sa ravnim vrhom (za oprugu)
• ⚙️ Klešta sa iglastim vrhom ili pinceta
• ⚙️ Zaštitne rukavice (opruga može izazvati povrede)
• ⚙️ Čista krpa i odmašćivač
• ⚙️ Nov starter kanap (ako je stari oštećen)

Procedura Demontaže i Zamene

Korak 1: Skidanje kućišta startera sa testere
Odvrnite vijke koji drže kompletno kućište startera na motoru testere (obično 4-6 vijaka). Pažljivo skinite kućište i postavite ga na čistu radnu površinu. Nemojte dozvoliti da prašina ili nečistoće padnu u otvor motora.

Korak 2: Kontrolisano oslobađanje vraćajne opruge
⭐ PAŽNJA: Ovo je najkritičniji korak. Opruga pod naponom može izletiti i izazvati povredu. Nagnite rukavice i zaštitite oči. Polako oslobodite napetost opruge okretanjem kotura u pravcu suprotnom od zatezanja dok opruga ne postane opuštena.

Korak 3: Uklanjanje kanapa sa kotura
Pronađite kraj kanapa koji je vezan za kotur (obično kroz rupu ili u žlebu). Odvežite ili odsecite kanap. Zabeležite kako je kanap bio vezan da biste na isti način montirali nov.

Korak 4: Izvlačenje kotura iz kućišta
Pažljivo podignite kotur iz središnje osovine. Obratite pažnju na položaj vraćajne opruge – ona može biti pričvršćena za kotur ili za kućište. Nemojte je potpuno izvlačiti ako nije neophodno jer je teško vratiti u pravilnu poziciju.

Korak 5: Čišćenje i inspekcija
Očistite unutrašnjost kućišta startera od prašine, naslaga ulja i ostataka starog kanapa. Proverite stanje vraćajne opruge – ako ima pukotina ili deformacija, mora se zameniti. Očistite osovinu na kojoj se kotur okreće.

Korak 6: Montaža novog kotura
Postavite novi kotur na osovinu. Ako opruga ima kuku koja se povezuje sa koturom, pažljivo je zakačite. Proverite da kotur slobodno rotira na osovini bez viška zazora.

Korak 7: Vezivanje kanapa za kotur
Provucite kanap kroz rupu na koturu i zavežite čvrst čvor (preporučuje se dupli čvor ili figure-8 čvor koji se neće raspustiti). Stavite čvor u udubljenje na koturu tako da ne smeta namotavanju.

Korak 8: Namotavanje kanapa i zatezanje opruge
Ručno namotajte kanap na kotur u pravcu kazaljke na satu (ili kako je prethodno bio namotavan). Kada je kanap potpuno namotan, zategnite oprugu okretanjem kotura 4-6 puta u pravcu zatezanja. Ne pretežite – preterana napetost može slomiti oprugu.

Korak 9: Provera funkcije i montaža
Pažljivo povucite kanap da proverite da li se pravilno vraća. Kanap treba da se vrati brzo ali kontrolisano, bez trzanja. Provucite kraj kanapa kroz otvor na kućištu i montirajte kapu startera. Postavite kućište nazad na testeru i zategnite sve vijke.

Povezani Problemi i Rešenja

Problem: Kanap se Ne Vraća ili se Sporo Vraća

Uzrok: Slaba napetost vraćajne opruge, habanje opruge ili zaprljan kotur.
Rešenje: Povećajte napetost opruge dodatnim okretom kotura (dodajte 1-2 okreta zatezanju). Ako opruga i dalje ne drži napetost, potrebna je zamena opruge startera. Očistite kotur i osovinu od naslaga.

Problem: Kanap se Zaglavljuje ili Skoči sa Kotura

Uzrok: Neravnomerno namotavanje, oštećen žleb kotura ili neodgovarajuća debljina kanapa.
Rešenje: Demontirati kotur i pravilno namotati kanap uz pažnju da svaki sloj leži ravno. Ako je žleb oštećen, zameniti kotur. Proverite da koristite kanap odgovarajuće debljine (3-4mm za ovaj model).

Problem: Starter Rotira Ali Motor se Ne Pali

Uzrok: Problem nije u koturu već u sistemu kvačila (pawls) ili magnetnom točku na radilici.
Rešenje: Proverite starter kvačila (pawls ili dogs) koja prenose okretanje sa kotura na radilicu. Ako su istrošena ili slomljena, neće zahvatiti magneto na radilici. Potrebna je zamena kvačila i opruge kvačila.

Problem: Kanap se Cepi ili Puca

Uzrok: Oštar ili habani žleb kotura sece vlakna kanapa tokom povlačenja.
Rešenje: Zamena kotura. Privremeno možete izgladiti žleb finom šmirglom (granulacija 400-600), ali ovo je samo kratkoročno rešenje. Koristite kvalitetan starter kanap sa ojačanim vlaknima.

Održavanje Starter Mehanizma i Prevencija Kvarova

Kako Produžiti Vek Trajanja Kotura Kanapa

Redovno čišćenje kućišta startera: Svaki put kada skidate poklopac vazdušnog filtera, proverite da nema prašine ili piljevine oko startera. Česta izloženost prašini ubrzava habanje kotura i opruge.

Pravilna tehnika startovanja: Ne povlačite kanap naglo ili nepotpuno. Kompletno i ravnomerno povlačenje sa srednje brzinom je najefik asnije. Izbegavajte "trzanje" kanapa ili puštanje dok je još pod naponom – uvek kontrolisano vratite kanap u kućište.

Periodična kontrola napetosti opruge: Jednom godišnje ili na svakih 50 radnih časova proverite da li opruga pravilno vraća kanap. Postepeno slabljenje opruge može se kompenzovati dodatnim zatezanjem, ali to nije dugoročno rešenje.

Zamena kanapa pre potpunog pucanja: Vizuelno kontrolišite kanap na znake habanja – cedanje vlakana, tanke sekcije ili promenu boje. Zamenite kanap pre nego što potpuno pukne jer pucanje kanapa pod naponom može oštetiti kotur.

Znaci Da je Vreme za Preventivnu Zamenu

• ⚙️ Vidljive pukotine ili deformacije plastike kotura
• ⚙️ Habanje žleba sa oštrim ivicama koje seku kanap
• ⚙️ Povećan zazor između rupe kotura i osovine (klackanje)
• ⚙️ Neravnomerno vraćanje kanapa ili blokiranje tokom namotavanja
• ⚙️ Prešli ste 200-300 radnih časova od poslednje zamene kompletnog startera

Česta Pitanja o Koturu Kanapa Startera

Da li mogu koristiti kotur od drugog modela Stihl testera?

Ne preporučuje se. Iako neki modeli Stihl testera izgledaju slično, dimenzije kotura (spoljašnji prečnik, rupa, širina žleba) razlikuju se. Korišćenje neodgovarajućeg kotura može rezultovati lošim funkcionisanjem startera ili nemogućnošću montaže. Uvek koristite kotur koji odgovara OEM broju 1120 007 1007 za ove modele.

Koliko često treba menjati kotur kanapa?

Kotur se ne menja preventivno već samo kada pokaže znake habanja ili oštećenja. Kvalitetan kotur može trajati 5-10 godina uz pravilno održavanje. Međutim, starter kanap i vraćajna opruga mogu zahtevati češću zamenu (na svakih 100-200 radnih časova).

Mogu li sam zameniti kotur bez servisa?

Da, zamena kotura je posao koji prosečan korisnik može obaviti uz osnovne alate i pažnju. Najkritičniji deo je rukovanje sa vraćajnom oprugom koja može biti opasna ako se nepravilno demontira. Pratite uputstvo korak po korak i nosite zaštitne rukavice i naočare.

Šta ako opruga izleti iz kućišta tokom zamene?

Ako opruga potpuno izleti, moraćete je ručno namotati i vratiti u kućište. Ovo je složen proces jer opruga mora biti pravilno spiralno postavljena. Najlakše je koristiti metodu navijanja u pravoj liniji – ispravite oprugu, stavite je u žleb kućišta i polako je navijajte od spoljašnjeg ka unutrašnjem kraju. Nosite zaštitne rukavice jer opruga može izazvati posekotine.

Mogu li koristiti širi ili tanji kanap od originalnog?

Ne. Širina žleba od 7.5mm dizajnirana je za kanap standardne debljine 3-4mm. Tanji kanap će se pokretati u žlebu i neravnomerno se namotavati. Deblji kanap neće pravilno ležati u žlebu što uzrokuje zaglavljanje i habanje. Uvek koristite starter kanap odgovarajuće debljine i dužine.

Zašto starter radi ali motor ne reaguje?

Ako kotur i kanap funkcionišu ali motor ne rotira, problem je verovatno u kvačilima startera (pawls ili dogs) koja prenose rotaciju na radilicu. Ova kvačila se istrošavaju ili lome i moraju se zameniti. Takođe proverite da magneto točak na radilici nije oštećen i da kvačila imaju gde da zahvate.

Povezani Rezervni Delovi za Stihl Starter Mehanizam

Pored kotura kanapa, za kompletan servis starter mehanizma na Stihl testerama 009, 010, 011, 021, 023, 025 mogu biti potrebni i drugi rezervni delovi.

Starter kanap se troši regularno i preporučuje se preventivna zamena na svakih 100-150 radnih časova pre nego što potpuno pukne. Vraćajna opruga (rewind spring) gubi napetost tokom vremena i ako kotur ne vraća kanap energično, potrebna je zamena opruge.

Kvačila startera (starter pawls) i njihove opruge kritične su za prenos okretanja sa kotura na radilicu. Istrošena kvačila proklizavaju i motor ne rotira. Kapa startera se takođe može oštetiti zbog čestog povlačenja i udara.

Kompletno kućište startera ponekad može zahtevati zamenu ako su plastični držači ili osovina oštećeni. Za optimalno funkcionisanje, redovno čistite ceo starter mehanizam od piljevine i naslaga ulja, podmazujte osovinu laganim mašinskim uljem i izbegavajte prekomerno forsiranje pri startovanju.
