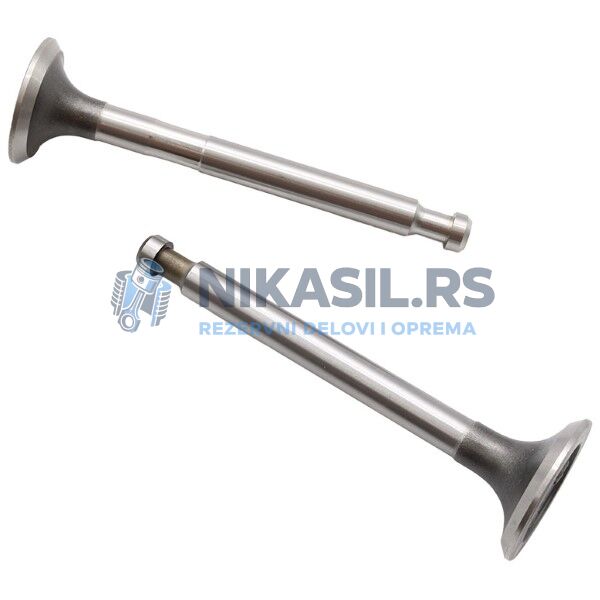

Komplet ventila Honda G150 Mio Standard F400

Profesionalni set ventila Honda G150 predstavlja kvalitetno rešenje za kompletnu obnovu ventilskog mehanizma motora koji se masovno koristi u MIO Standard motokultivatorima. Ovaj ventilski komplet sadrži usisni i izduvni ventil precizno proizvedene prema OEM specifikacijama, namenjene za Honda G 150 motor zapremine 150 ccm koji pokreće MIO Standard F400 i druge srodne modele motokultivator.

Tehničke specifikacije ventilskog seta Honda G150

Dimenzije i konstrukcija ventila:

• Usisni ventil - prečnik glave: 24.0 mm (pečurka ventila)
• Izduvni ventil - prečnik glave: 21.0 mm (pečurka ventila)
• Usisni ventil - ukupna dužina: 63.5 mm
• Izduvni ventil - ukupna dužina: 62.0 mm
• Prečnik šipke ventila: 5.50 mm za oba ventila
• Materijal: Visoko-legirani čelik sa dodatkom hroma i nikla
• Površinska obrada: Termička obrada i precizno brušenje površine sedišta ventila
• Otpornost na temperature: Do 850°C za izduvni ventil, do 500°C za usisni
• Zazor usisnog ventila: 0.15 ± 0.02 mm
• Zazor izduvnog ventila: 0.20 ± 0.02 mm
• Proizvođač: BBT - visokokvalitetni aftermarket delovi

Funkcionalni opis: Set ventila kontroliše protok gasova kroz razvodnu grupu motora. Usisni ventil većeg prečnika omogućava maksimalan protok sveže smeše goriva i vazduha u cilindar tokom usisnog takta, dok izduvni ventil manjih dimenzija ali otporniji na toplotu evakuiše sagorele gasove tokom izduvnog takta. Ventili rade sinhronizovano sa bregastim vratilom koje precizno određuje vreme otvaranja i zatvaranja.

Kompatibilni motokultivatori i motori

Ovaj komplet ventila Honda G150 je kompatibilan sa:

• MIO Standard F400 - Najpopularniji motokultivator sa Honda G150 motorom
• MIO Standard F420 - Srodna verzija sa istim motorom
• Honda G 150 - Četvorotaktni jednocilindarski motor zapremine 150 ccm, snage 4.5 KS (3.3 kW)
• MIO Standard serija - Različiti modeli koji koriste Honda G150 motor
• Kopije Honda G150 motora - Kineske verzije sličnih dimenzija

Primena Honda G150 motora

Motor Honda G 150 sa ovim ventilskim setom se koristi u:

• Motokultivatori - MIO Standard F400, F420 i srodne serije za obradu zemlje
• Poljoprivredna oprema - Mali kultivatori za vrtove i bašte
• Pumpe za vodu - Centrifugalne pumpe za navodnjavanje
• Generatori struje - Mali agregati za kućnu upotrebu
• Građevinska oprema - Vibro ploče, mešalice, kompaktori

Razlika između usisnog i izduvnog ventila Honda G150

Važno je razumeti funkcionalnu razliku između dva ventila u kompletu:

• Usisni ventil (24.0 mm) - Veći prečnik glave jer mora propustiti veću količinu sveže smeše. Radi na nižim temperaturama (300-500°C). Legiran sa više hroma za otpornost na koroziju. Dužina 63.5 mm omogućava optimalan protok.
• Izduvni ventil (21.0 mm) - Manji prečnik ali izložen ekstremnim temperaturama (700-850°C). Legiran sa više nikla za otpornost na toplotu i eroziju. Dužina 62.0 mm. Kritičnija komponenta zbog termalnog opterećenja.

Simptomi istrošenih ventila Honda G150

Kada se ventili istrošе na MIO Standard F400, motor pokazuje sledeće simptome:

• Gubitak kompresije - Motor teško pali i nema snagu zbog loše brtvljenja ventila
• Povećana potrošnja goriva - Nesavršeno brtvljenje dovodi do gubitka efikasnosti sagorevanja
• Metalična buka iz glave - Karakteristično lupanje ili "tandrčanje" zbog povećanog zazora ventila
• Preskakanje motora - Neravnomeran rad motora na praznom hodu
• Crni dim iz auspuha - Nepotpuno sagorevanje zbog lošeg brtvljenja
• Čađ u glavi motora - Nagomilavanje čađi na ventilima i sedištima
• Otežan hladan start - Motor odbija da upali kada je hladan
• Pregrevanje motora - Izduvni ventil koji ne zatvara pravilno dovodi do povratka vrućih gasova

Redovno održavanje ventilskog mehanizma Honda G150

Za maksimalan radni vek ventila Honda G 150 na MIO Standard motokultivatoru preporučuje se:

• Provera zazora ventila - Svakih 100 radnih sati ili jednom godišnje
• Podešavanje zazora - Usisni ventil: 0.15 mm, Izduvni ventil: 0.20 mm (motor hladan)
• Čišćenje karbon naslaga - Svakih 200-300 radnih sati ukloniti čađ sa glave i sedišta ventila
• Brušenje (šlajfanje) sedišta - Ako je ventil dobar ali sedište oštećeno, potrebno je brušenje
• Provera opruga ventila - Opruge mogu oslabiti tokom vremena i zahtevaju zamenu
• Inspekcija sedišta ventila - Proveriti da li sedište u glavi motora ima pravilnu konturu

Postupak zamene ventila Honda G150 F400

Za zamenu ventilskog seta Honda G150 na MIO Standard F400 potrebno je:

1. Ostaviti motor da se ohladi najmanje 30 minuta
2. Skinuti poklopac ventila (deklu) sa gornje strane glave motora
3. Ukloniti karburator ako ometa pristup
4. Okrenuti motor tako da klip bude u donjem mrtnom položaju
5. Skinuti ljuljaške (rocker arms) ako su u pitanju
6. Pritisnuti opruge ventila pomoću specijalnog alata za ventile
7. Izvaditi polukonuse (konike) koji drže tanjir opruge
8. Skinuti oprugu i tanjir opruge sa ventila
9. Izvaditi stari ventil kroz vodilicu ventila
10. Očistiti sedište ventila od karbon naslaga mesinganu četkom
11. Proveriti stanje vođice ventila - ako je istrošena, mora se zameniti
12. Umastiti novu vodilicu i ugraditi novi ventil
13. Montirati oprugu, tanjir i polukonuse u obrnutom redosledu
14. Podesiti zazor ventila prema specifikacijama (usisni 0.15 mm, izduvni 0.20 mm)
15. Vratiti poklopac ventila sa novim dihtungom glave
16. Testirati motor i proveriti da nema curenja ulja

Dodatni delovi potrebni za kompletnu obnovu Honda G150

Prilikom zamene ventila na MIO Standard F400, preporučuje se zamena i sledećih delova:

• Vođice ventila (2 komada) - Obezbeđuju precizno vođenje ventila, sprečavaju bočno kretanje
• Opruge ventila (2 komada) - Moraju imati dovoljnu silu zatvaranja za sprečavanje poskakivanja ventila
• Tanjiri opruga (2 komada) - Distribuiraju silu opruge na polukonuse
• Polukonusi - konike (4 komada) - Mali ali kritični delovi koji fiksiraju ventil
• Dihtung glave motora - Brtvljenje između glave i cilindra
• Dihtung poklopca ventila - Sprečava curenje ulja iz glave motora
• Zaptivač ventila - Sprečava ulazak ulja u sagorevnu komoru
• Karike (klipni prstenovi) - Ako su potrošene, obavezno ih zameniti I specijala (fi 64.25 mm za G150)

Alat potreban za zamenu ventila Honda G150

Za profesionalnu zamenu ventila Honda G 150 potreban je sledeći alat:

• Alat za kompresiju opruga ventila - Osnovni alat za demontažu i montažu
• Magnetna pinceta ili hvatač polukonusa - Za bezbedno uklanjanje i postavljanje konika
• Set lista za proveru zazora - Precizna merenja zazora ventila (0.15 i 0.20 mm)
• Odvijači i ključevi - Za demontažu poklopca ventila i karburatora
• Mesingana četka - Za čišćenje čađi bez oštećenja metala
• Čistač za delove motora - Sprej za odmašćivanje i čišćenje
• Mikrometar ili merilo - Za merenje prečnika vođica i ventila
• Alat za brušenje (šlajfanje) sedišta - Ako je potrebno renoviranje sedišta

Provera kvaliteta ventila pre ugradnje

Pre ugradnje novih ventila Honda G 150 preporučuje se provera:

• Vizuelna inspekcija - Provera da nema pukotina, oštećenja ili neravnina na površini
• Dimenzije glave - Merenje prečnika pečurke (usisni 24.0 mm, izduvni 21.0 mm)
• Dužina ventila - Usisni 63.5 mm, izduvni 62.0 mm sa tolerancijom ±0.5 mm
• Prečnik šipke - Mora odgovarati vođici ventila (5.50 mm) sa minimalnim zazorom
• Ugao sedišta - Standardni ugao je 45° za oba ventila
• Ravnost površine sedišta - Ne sme biti ispupčenja ili udubljenja

Testiranje posle zamene ventila MIO Standard F400

Nakon ugradnje novih ventila potrebno je:

• Provera zazora: Ponovo izmeriti zazore posle prve ugradnje
• Test kompresije: Izmeriti kompresiju - treba biti 6-7 bar
• Provera curenja ulja: Startovati motor i proveriti dihtung dekle i glave
• Slušna dijagnostika: Slušati da li ima metaličnih zvukova, kucanja ili tandrčanja
• Test pod opterećenjem: Testirati motokultivator sa punim opterećenjem 20 minuta
• Ponovna provera zazora: Posle prvih 5 sati rada ponovo proveriti i podesiti zazore

Prednosti BBT ventila za Honda G150

Ovaj aftermarket ventilski set proizvođača BBT nudi:

• Odličan odnos cene i kvaliteta - Do 70% niža cena od originalnih Honda delova
• Precizne dimenzije - Proizvedeno prema OEM specifikacijama
• Kvalitetni materijali - Visoko-legirani čelik otporan na habanje
• Dugotrajnost - Trajnost 800-1200 radnih sati uz pravilno održavanje
• Laka ugradnja - Direktna zamena za originalne ventile
• Dostupnost - Brza isporuka i široka dostupnost na tržištu
